無需外來能源的節能型控制閥 ，可廣泛用于介質壓力不大
于 1.4Mpa 工作溫度不大于 120℃（150℃）
，調壓范圍
在 0.14-7.2KPa 無腐蝕性的氣體或空氣介質的閥后壓力
（毫米水柱級）
概述
無需外來能源的節能型控制閥 ，可廣泛用于介質壓力不大 于 1.4Mpa 工作溫度不大于 120℃（150℃），調壓范圍 在 0.14-7.2KPa 無腐蝕性的氣體或空氣介質的閥后壓力 （毫米水柱級）
，廣泛適用于各種油、化學品
、液體貯罐 的氣封調壓裝置中
。

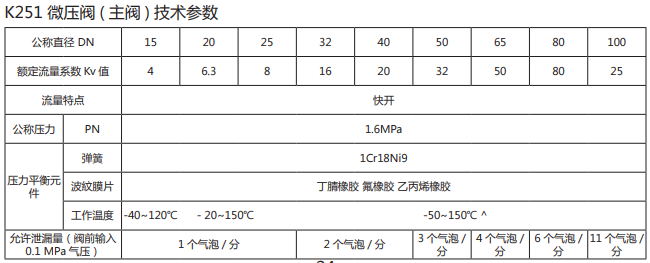

閥 體
型 式 流體壓力平衡型閥芯
公稱通經 DN15~250mm
公稱壓力 PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)
連接方式 法蘭 RF
材 質 WCB CF8 CF8M
閥內件
閥芯 硬密封 304 316 軟密封 FKM
閥座 CF8 CF8M
闕桿 304 316
閥蓋
內裝壓力平衡機構 ，由以下零件組成： DN15-125 由 316 波紋管 +304 平衡彈簧組合而成
。
DN150-250 由 FKM 平衡膜片 +304 平衡彈簧組合而成。 冷卻罐內充滿冷媒防止膜片老化（≥ 150℃時）
膜片
丁腈橡膠 -40~120℃
氟橡膠 -20~150℃
乙丙烯橡膠 -50~150℃

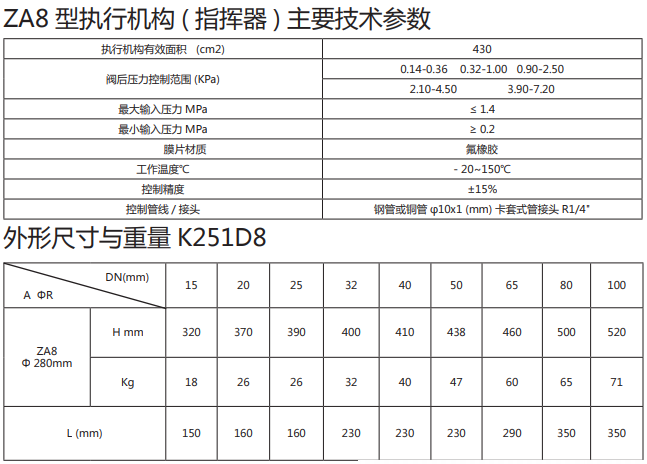

執行機構（指揮器）
膜盒 用 A3 鋼板沖壓成型
膜片 氟橡膠
彈簧 304
閥芯 304
閥座 304
閥桿 304
有五種可調壓范圍一種規格型號的執行機構拆裝交換便
捷
